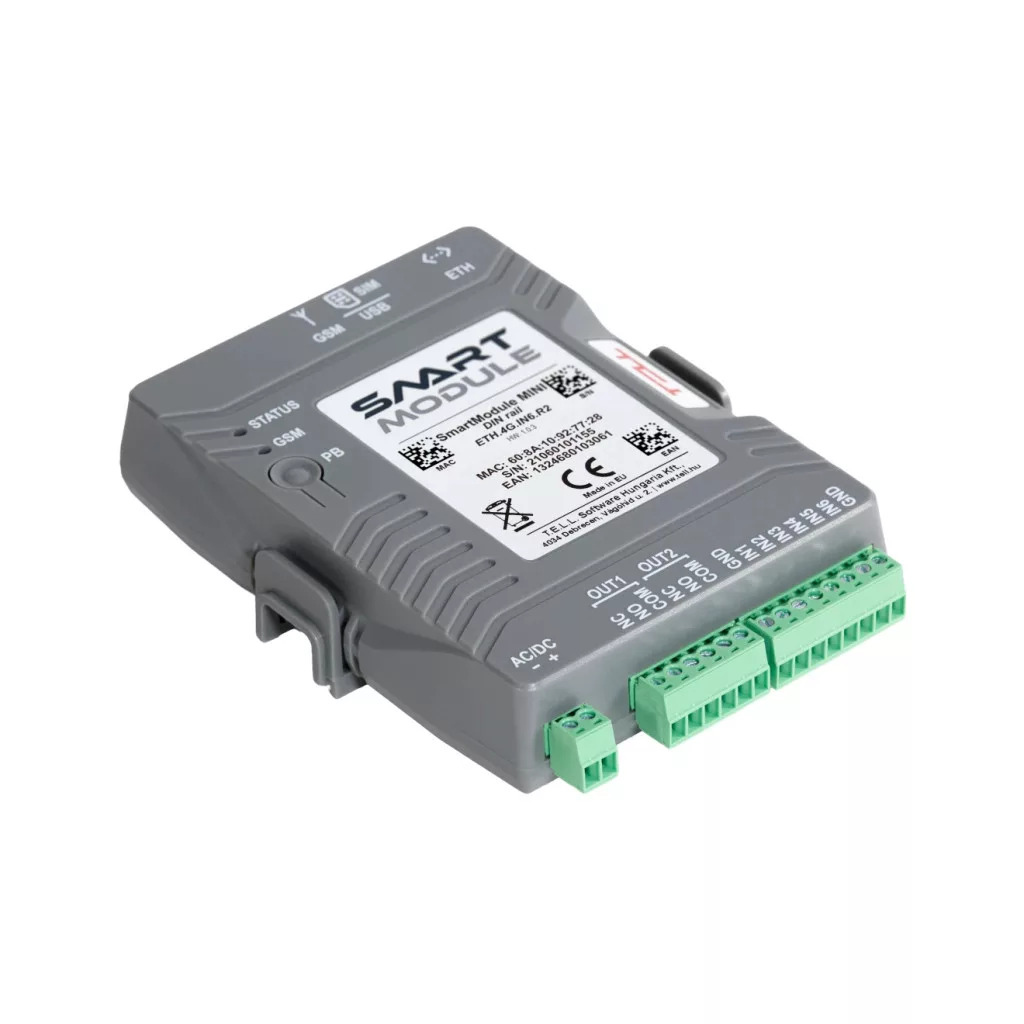

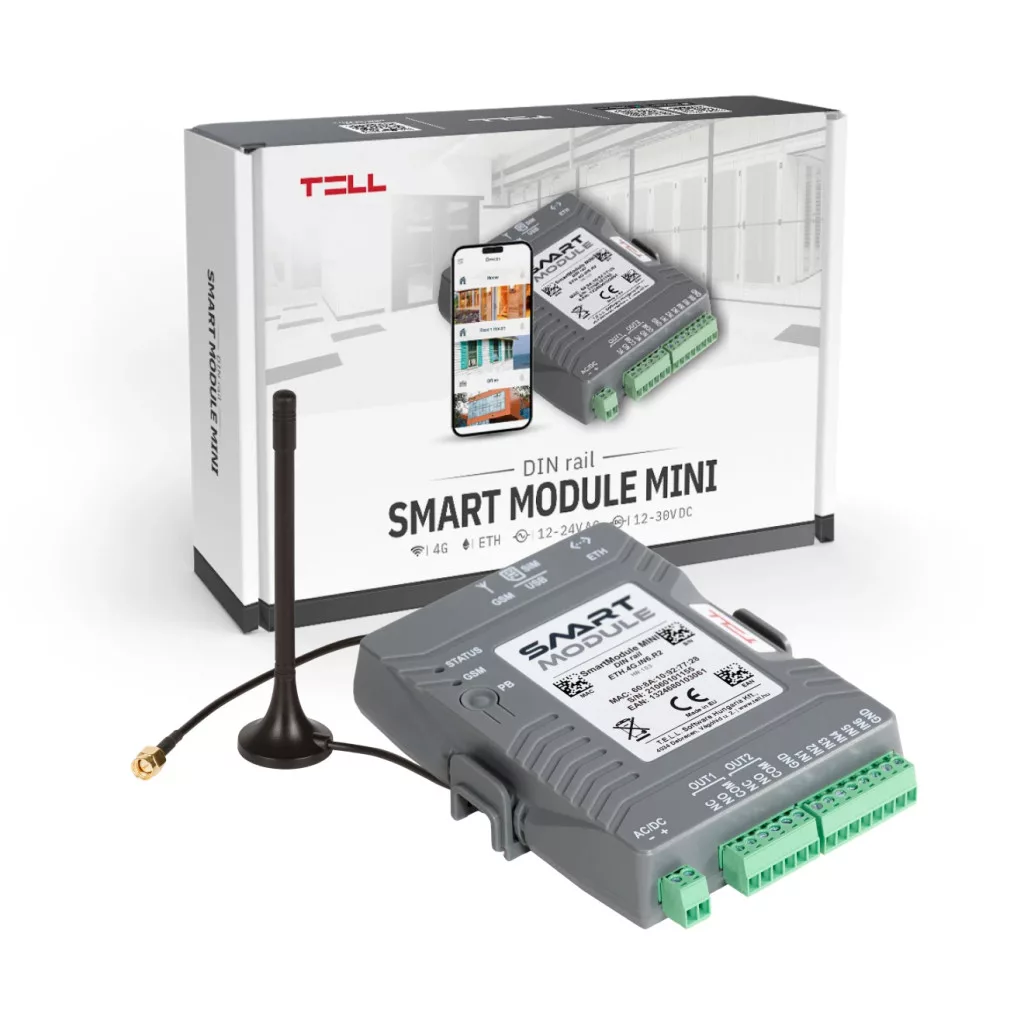

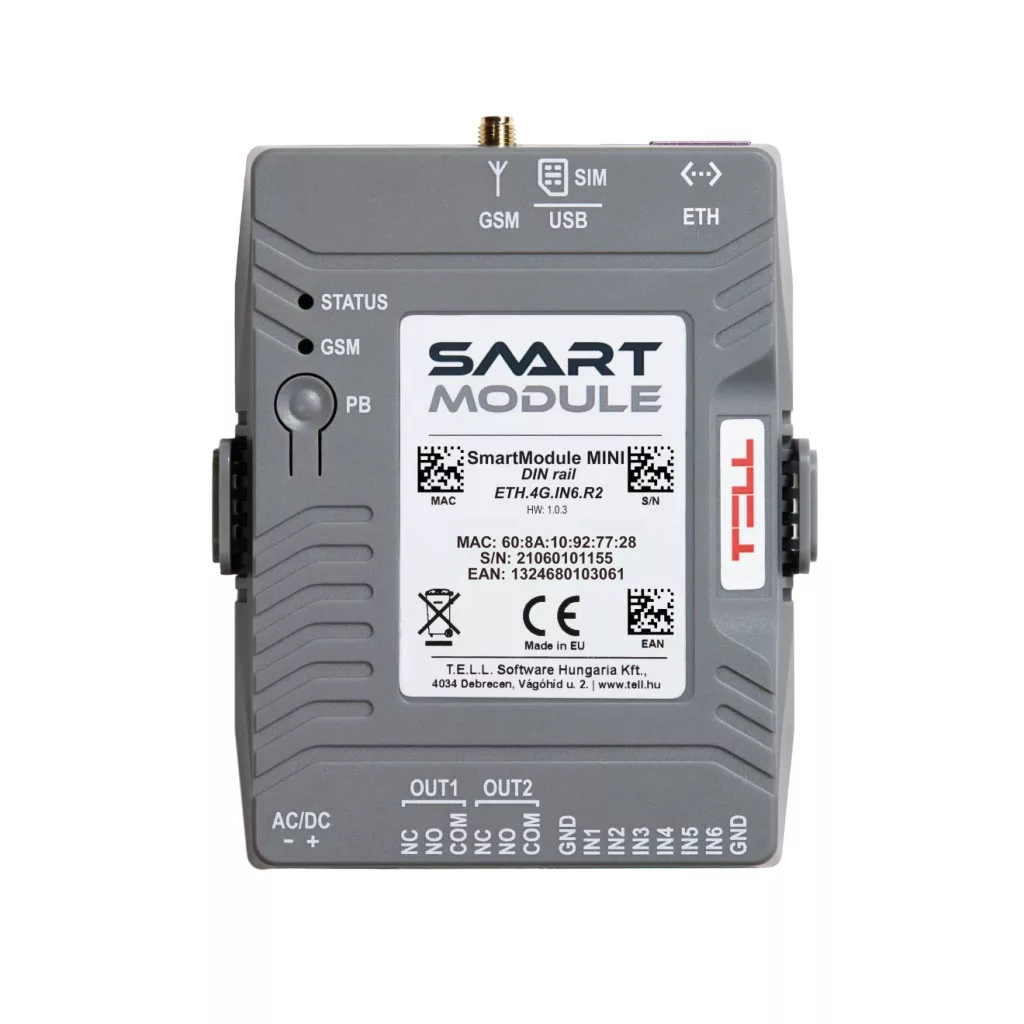

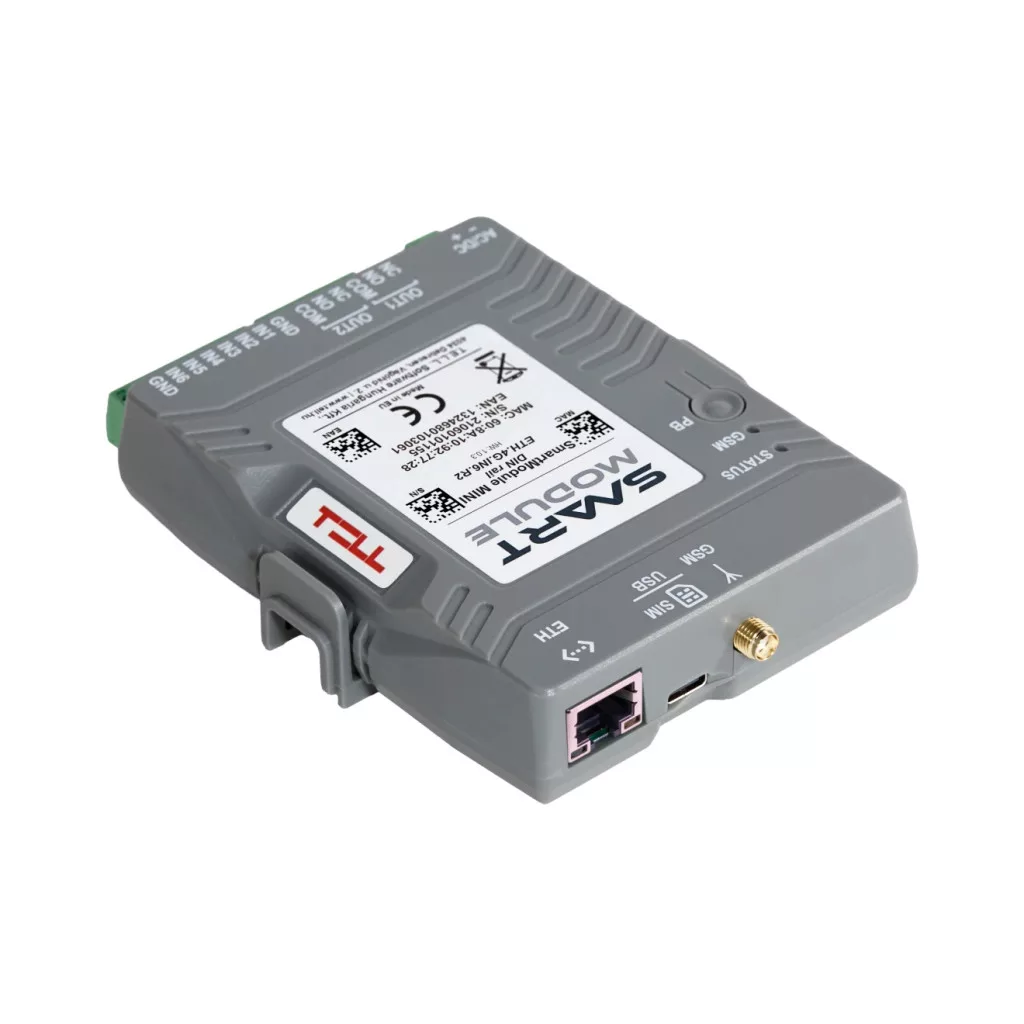

Smart Module MINI DIN rail - ETH.4G.IN6.R2
Ethernet- und 4G-Kommunikator, Steuerungsmodul und eigenständige 6-Zonen-Mini-Alarmzentrale in einem Gerät
Das Smart Module MINI DIN rail (ETH.4G.IN6.R2) ist ein vielseitiges Kommunikations- und Steuerungsmodul zur DIN-Schienenmontage. Es kann als eigenständiges Ereignismeldegerät oder als eigenständige 6-Zonen-Mini-Alarmzentrale mit Scharf- und Unscharfschaltung eingesetzt werden. Das Modul verfügt über 6 potenzialfreie Kontakteingänge und 2 Relaisausgänge. Es unterstützt sowohl kabelgebundene Ethernet- als auch 4G-Mobilfunkverbindungen. Beide Verbindungen dienen als gegenseitige Absicherung und gewährleisten so eine kontinuierliche Erreichbarkeit.
Das Modul bietet konfigurierbare ereignisbezogene Benachrichtigungen (SMS, Telefonanruf, E-Mail, Push-Benachrichtigung und Sprachnachricht), Alarmübertragung an Leitstellen (über die Protokolle SIA IP DC-09, TELLMon und TEX sowie über DTMF-basiertes Contact ID per Sprachanruf), IP-Kamera-Integration und Fernüberwachung über die mobile App TELL Control Center. Es ist eine ideale Lösung für die eigenständige Absicherung kleinerer Objekte sowie für industrielle Automatisierungsaufgaben und die Gebäudeüberwachung.
Melden Sie sich an oder registrieren Sie sich, um Ihre Preise zu sehen.
Nur für Geschäftskunden.
Warum das Smart Module MINI wählen?
Doppelte Verbindung über Ethernet und 4G
Das Modul verfügt über eine kabelgebundene Ethernet- und eine 4G-Mobilfunkverbindung. Fällt das kabelgebundene Internet aus, übernimmt automatisch das mobile Internet die Kommunikation. So bleiben Ereignismeldung und Fernzugriff durchgehend verfügbar.
Eigenständige 6-Zonen-Mini-Alarmzentrale
Mit 6 Kontakteingängen und flexibel konfigurierbaren Scharf-/Unscharfschaltmodi kann das Modul auch eigenständig zur Alarmsicherung kleinerer Objekte eingesetzt werden – ohne separate Alarmzentrale.
Vielfältige Benachrichtigungs- und Übertragungswege
Pro Ereignis konfigurierbar: SMS (bis zu 10 Nummern), Anruf (bis zu 10 Nummern, mit hochladbaren Sprachnachrichten), E-Mail (bis zu 4 Adressen), Push-Benachrichtigung (bis zu 4 Benutzer) sowie IP-basierte und DTMF-Contact-ID-Übertragung an Leitstellen.
Fernsteuerung per Anruf und SMS
Scharf- und Unscharfschaltung, Statusabfrage und Steuerung der Ausgänge sind aus der Ferne per DTMF-Befehl während eines Anrufs oder per SMS möglich – mit Passwortschutz.
Überwachung per App
Mit der App TELL Control Center (Android 8+, iOS 12+) ist das Modul von bis zu 4 Mobilgeräten erreichbar – mit Registrierung per QR-Code, Push-Benachrichtigungen und Scharf-/Unscharfschaltung aus der Ferne.
IP-Kamera-Integration
Bis zu 4 ONVIF-konforme IP-Kameras können Ereignissen zugeordnet werden: Bei einem Alarm erscheint das Kamerabild bzw. der Link zum Livebild automatisch in der Push-Benachrichtigung oder in der E-Mail.

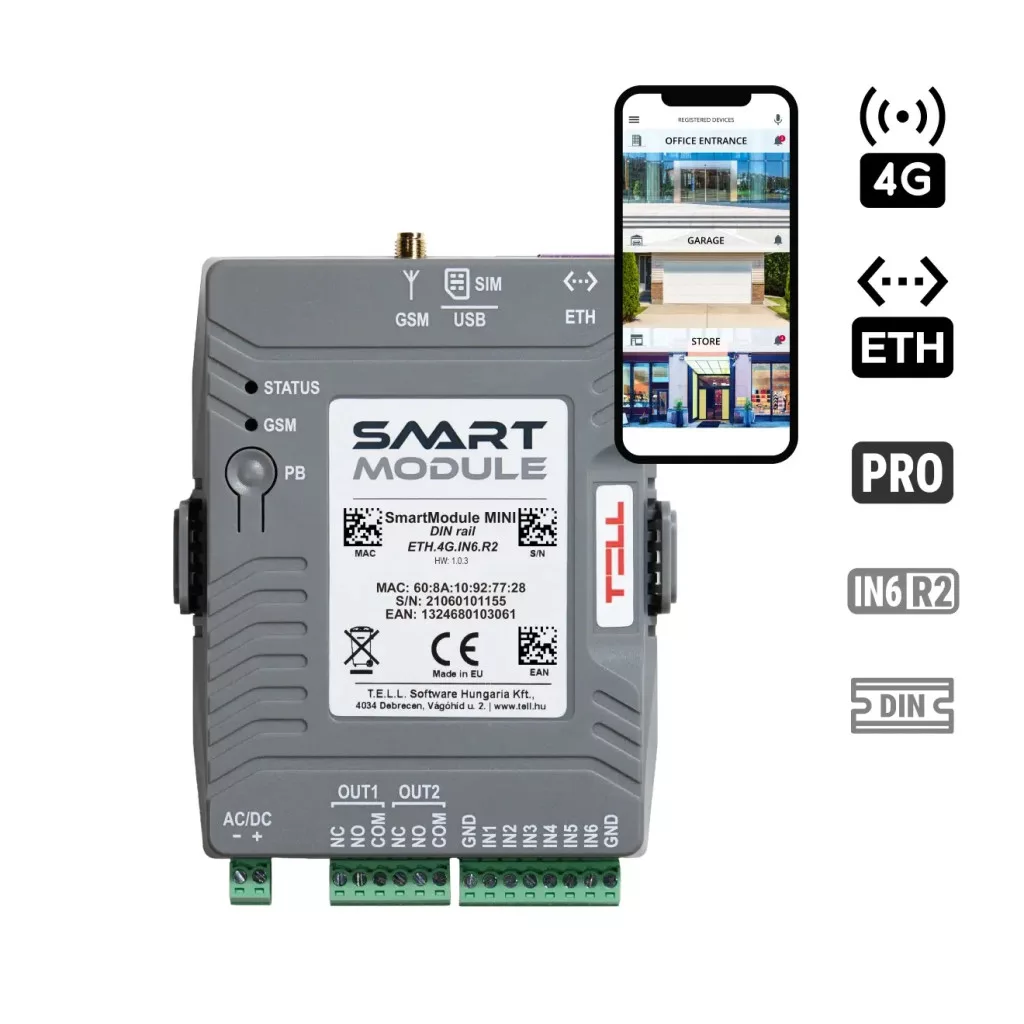

App TELL Control Center
Das Smart Module MINI lässt sich mit der App TELL Control Center aus der Ferne überwachen und steuern: Sie sehen den Status der Eingänge und Ausgänge, können das Modul scharf- und unscharfschalten, Push-Benachrichtigungen empfangen und die Bilder der zugeordneten IP-Kameras anzeigen. Die App wird per QR-Code-Scan mit dem Modul gekoppelt, von bis zu 4 Mobilgeräten gleichzeitig. Mindestsystemanforderungen: Android 8 bzw. iOS 12.
Für wen ist es geeignet?
Das Smart Module MINI DIN rail empfiehlt sich vor allem für alle, die ein zuverlässiges Ereignismelde- und Steuermodul mit doppelter Verbindung (Ethernet + 4G) suchen – als Ergänzung einer bestehenden Alarmanlage oder als eigenständige Lösung.
- eigenständige 6-Zonen-Alarmsicherung kleinerer Objekte, Geschäfte und Standorte, ohne Anschaffung einer separaten Alarmzentrale,
- Leitstellen und Integratoren, die Meldungen über die Protokolle SIA IP DC-09, TELLMon oder TEX empfangen,
- Aufgaben in der Industrieautomatisierung und Gebäudeleittechnik, bei denen Relaisausgänge aus der Ferne oder ereignisbasiert gesteuert werden müssen,
- Errichter und Installateure, die ein Gerät für den DIN-Schienen-Verteilerschrank suchen, das über USB und das Internet programmierbar ist.
Die wichtigsten Funktionen des Smart Module MINI
STEUERUNG UND ALARM
Auch als eigenständige 6-Zonen-Alarmzentrale einsetzbar
Das Smart Module MINI kann als eigenständiges Übertragungsgerät oder als eigenständige 6-Zonen-Alarmzentrale mit Scharf- und Unscharfschaltung betrieben werden. Das Modul verfügt über 6 potenzialfreie Kontakteingänge (NO/NC) und 2 Relaisausgänge (max. Belastbarkeit 1A/24V DC/AC).
Verschiedene Scharf- und Unscharfschaltmodi
Je nach Anforderung stehen verschiedene Scharf-/Unscharfschaltlogiken zur Verfügung:
- Immer scharf: Die Eingänge verhalten sich dauerhaft als 24-Stunden-Zonen, ohne Scharf-/Unscharfschaltung.
- Zweistellungskontakt: Das Modul wird über den Eingang IN6 durch einen Zweistellungsschalter oder Relaisausgang (z. B. Schlüsselschalter) scharf-/unscharfgeschaltet.
- Impuls an einem oder zwei Eingängen: Das Modul wird per Taster oder monostabilem Relaisausgang mit einem kurzen Impuls scharf- und unscharfgeschaltet (an Eingang IN6 bzw. an den Eingängen IN5+IN6).
- Nur Fern-Scharf-/Unscharfschaltung: Alle Eingänge können für die Übertragung genutzt werden; die Scharf-/Unscharfschaltung erfolgt ausschließlich per Anruf, SMS oder Programmiersoftware.
Für die Scharf-/Unscharfschaltung per Kontakt kann jedes Gerät mit Kontaktausgang verwendet werden: Codeschloss, Kartenleser, Funkfernbedienung, Schlüsselschalter oder ein einfacher Taster.
Pro Ereignis konfigurierbare Ausgangssteuerung
Die 2 Relaisausgänge können jedem Eingangs-, Service- oder benutzerdefinierten Ereignis zugeordnet werden, mit verschiedenen Steuermodi (z. B. bistabiles Ein-/Ausschalten oder zeitgesteuerte, monostabile Aktivierung). Damit eignet sich das Modul über die Alarmmeldung hinaus auch für Automatisierungs- und Steueraufgaben (z. B. zum Schalten von Anlagen, Beleuchtung oder Pumpen).
BENACHRICHTIGUNGEN UND ÜBERTRAGUNG
SMS-, E-Mail-, Push- und Anrufbenachrichtigung bei jedem Ereignis
Die Benutzer können bei jedem Ereignis mit einer konfigurierbaren Nachricht benachrichtigt werden:
- SMS mit konfigurierbarem Text an bis zu 10 Telefonnummern,
- E-Mail mit konfigurierbarem Text an bis zu 4 Adressen,
- Push-Benachrichtigung mit konfigurierbarem Text an bis zu 4 App-Benutzer,
- Sprachanruf an bis zu 10 Telefonnummern, mit 15 hochladbaren Sprachnachrichten von je 10 Sekunden.
Übertragung an Leitstellen über IP und DTMF-Sprachanruf
Das Modul kann Meldungen an bis zu 4 IP-Adressen/Domains von Leitstellenservern oder Empfangsgeräten senden – über die Protokolle SIA IP (DC-09), TELLMon oder TEX, per TCP oder UDP, mit optionaler AES-Verschlüsselung (bei SIA IP). Zusätzlich können Meldungen per Sprachanruf mit dem DTMF-basierten Contact-ID-Protokoll an bis zu 2 Telefonnummern gesendet werden.
Für jedes Ereignis kann ein individueller Contact-ID-Ereigniscode konfiguriert werden, einschließlich Einstellung von Bereichs- und Zonennummer.
Benachrichtigungsvorlagen und Prioritäten
Bis zu 10 Benachrichtigungsvorlagen können Ereignissen zugeordnet werden. Damit werden die Prioritäten und die Wiederholungsreihenfolge der Übertragungswege für Meldungen an die Leitstelle festgelegt.
Eingangs-, Service- und benutzerdefinierte Ereignisse
Im Modul stehen drei Ereignisgruppen zur Verfügung: Eingangsereignisse, die durch Auslösen der Kontakteingänge entstehen; Serviceereignisse, die das Modul automatisch erzeugt (z. B. Scharfschaltung, Unscharfschaltung, GSM-, Mobilfunk- oder Ethernet-Störung, niedrige Versorgungsspannung); sowie benutzerdefinierte Ereignisse, die durch einen frei konfigurierbaren SMS-Befehl an das Modul ausgelöst werden. Mit Letzteren lassen sich per SMS-Befehl eine Übertragung an die Leitstelle, eine Benutzerbenachrichtigung, eine Ausgangssteuerung sowie die Scharf- und Unscharfschaltung des Moduls auslösen.
BENUTZER UND FERNSTEUERUNG
App TELL Control Center
Das Modul kann mit der App TELL Control Center genutzt werden (mindestens Android 8 bzw. iOS 12 erforderlich). Über die App lassen sich bis zu 4 Mobilgeräte per QR-Code-Registrierung mit dem Modul verbinden. Sie empfangen Push-Benachrichtigungen und können das Modul aus der Ferne überwachen und steuern.
Fernsteuerung per DTMF-Befehl während eines Anrufs
Nach dem Anruf der Rufnummer der im Modul eingesetzten SIM-Karte können Sie über die Telefontasten (DTMF-Befehle) das Passwort eingeben, das Modul scharf- und unscharfschalten, den Scharfschaltzustand und die GSM-Signalstärke abfragen sowie die Relaisausgänge steuern und deren Status abfragen. Das Modul bestätigt die Antworten mit Signaltönen.
Die DTMF-Übertragung funktioniert im 4G-Netz über VoLTE-Anrufe zuverlässig; im 2G-Netz kann sie je nach Verbindungsbedingungen und Sprachqualität unzuverlässig sein.
Fernsteuerung per SMS
Das Modul kann auch per SMS-Befehl gesteuert und abgefragt werden: Scharfschaltung (ARM), Unscharfschaltung (DISARM), Ein- und Ausschalten der Relaisausgänge im bistabilen oder zeitgesteuerten (1–3600 Sekunden) monostabilen Modus sowie vollständige Statusabfrage (Eingänge, Ausgänge, Scharfschaltzustand, Signalstärke). Die Befehle können mit einem Passwort (PWD) geschützt werden; bei Befehlen von nicht berechtigten Rufnummern ist die Eingabe des Passworts Pflicht.
Berechtigungsverwaltung – Superadmin und Admin
Das Modul ist durch ein Superadmin- und ein Admin-Passwort geschützt. Der Superadmin legt fest, auf welche Einstellungen der Admin zugreifen darf; als geschützt markierte Einstellungen kann nur der Superadmin ändern. Änderungen geschützter Einstellungen kann das Modul zusätzlich mit dem Serviceereignis „Einstellungen geändert“ melden.
IP-KAMERA UND ZUSATZFUNKTIONEN
Bis zu 4 ONVIF-IP-Kameras Ereignissen zuordnen
Für das Modul können bis zu 4 ONVIF-konforme IP-Kameras konfiguriert und Ereignissen zugeordnet werden. Bei E-Mail-Benachrichtigungen wird beim Auftreten des Ereignisses auch die URL der zugeordneten Kamera übermittelt; bei Push-Benachrichtigungen kann das Kamerabild direkt in der App angezeigt werden. Zum Ermitteln der Zugriffspfade der Kameras können das herstellereigene Programm „IP Camera Detector“ oder die Software „ONVIF Device Manager“ verwendet werden.
Unterspannungsabschaltung (UVLO)
Das Modul verfügt über eine Unterspannungsabschaltung (Under Voltage Lock Out): Sinkt die Versorgungsspannung unter einen kritischen Wert, schaltet es sich automatisch ab und nach Wiederherstellung der Betriebsspannung wieder ein.
INSTALLATION UND BETRIEB
Montage auf DIN-Schiene, flexible Stromversorgung
Das Smart Module MINI wird auf einer DIN-Schiene montiert und kann mit 12-30V DC oder 12-24V AC betrieben werden. Die Ruhestromaufnahme beträgt 130mA und kann während der Kommunikation 500mA erreichen. Der Hersteller empfiehlt das eigene Netzteil TT25VA-12V5; eine Versorgung über den AUX-Ausgang einer Alarmzentrale wird nicht empfohlen.
Programmierung über USB und das Internet
Das Modul kann mit der Programmiersoftware des Herstellers über USB oder über das Internet (per Cloud-Dienst oder Direktverbindung) konfiguriert werden. Die Programmiersoftware läuft unter Windows 10 (32/64 Bit) und steht auf der Website des Herstellers ([www.tell.hu](https://www.tell.hu)) zum Download bereit.
Firmware-Update und Werksreset
Die Firmware des Moduls kann über USB oder aus der Ferne über das Internet aktualisiert werden. Auf Werkseinstellungen wird das Modul mit der Programmiersoftware oder durch mindestens 8 Sekunden langes Drücken der PB-Taste am Gerät zurückgesetzt – dabei werden alle Einstellungen, das Ereignisprotokoll und die Modulpasswörter gelöscht.
Technische Daten
| Parameter | Wert |
|---|---|
| Versorgungsspannung | 12-30V DC oder 12-24V AC |
| Nenn- / maximale Stromaufnahme | 130mA / 500mA @ 12V DC |
| Betriebstemperatur | -20°C…+70°C |
| Übertragungsfrequenz (4G-Modem) | GSM/GPRS/EDGE: 900/1800 MHz, LTE/FDD: B1/B3/B5/B7/B8/B20 |
| Belastbarkeit der Ausgänge | 1A @ 24VAC/DC |
| Anzahl Eingänge / Ausgänge | 6 NO/NC-Eingänge / 2 NO/NC/COM-Relaisausgänge |
| SIM-Kartentyp | Nano (4FF) |
| Abmessungen | 88,4 × 119 × 23,1 mm |
| Netto- / Bruttogewicht | 135g / 291g |
Zusammenfassung
Das Smart Module MINI DIN rail (ETH.4G.IN6.R2) ist ein vielseitiges Übertragungs- und Steuermodul mit Ethernet- und 4G-Verbindung, das als eigenständiger Ereignismelder oder als eigenständige 6-Zonen-Alarmzentrale eingesetzt werden kann. Flexible Scharfschaltmodi, umfangreiche Benachrichtigungs- und Leitstellen-Übertragungsoptionen (SMS, Anruf, E-Mail, Push, IP-basierte und DTMF-Contact-ID-Meldung), Fernsteuerung per Anruf und SMS, IP-Kamera-Integration und die App TELL Control Center bieten zusammen eine zuverlässige Lösung für die DIN-Schiene – für Alarmsicherung, Übertragung und Automatisierung gleichermaßen.
Videos
Häufig gestellte Fragen
Wofür wird das Smart Module MINI DIN rail verwendet?
Es kann als eigenständige 6-Zonen-Alarmzentrale mit Scharf- und Unscharfschaltung eingesetzt werden. Dank seiner Relaisausgänge eignet es sich zudem für Steuer- und Automatisierungsaufgaben.
Wie viele Zonen verwaltet es als eigenständige Alarmzentrale?
Das Modul verfügt über 6 Kontakteingänge und verwaltet als eigenständige Alarmzentrale somit bis zu 6 Zonen.
Welche SIM-Karte benötigt das Modul?
Das Modul benötigt eine Nano-SIM-Karte (4FF). Je nach genutzten Funktionen muss die Karte mobiles Internet, SMS sowie Sprach- und VoLTE-Dienste unterstützen.
Was passiert, wenn die kabelgebundene Internetverbindung ausfällt?
Ist kabelgebundenes Internet angeschlossen, nutzt das Modul bei dessen Ausfall das mobile Internet als Reserve. So bleibt die Kommunikation durchgehend erhalten.
Wie viele Mobilgeräte können mit dem Modul verbunden werden?
Mit der App TELL Control Center können bis zu 4 Mobilgeräte per QR-Code-Registrierung mit dem Modul verbunden werden.
Kann das Modul per Telefonanruf oder SMS gesteuert werden?
Ja. Das Modul kann mit passwortgeschützten DTMF-Befehlen (per Telefonanruf) und SMS-Befehlen scharf- und unscharfgeschaltet und abgefragt werden; zudem lassen sich die Relaisausgänge steuern.
Unterstützt das Modul IP-Kameras?
Ja, bis zu 4 ONVIF-konforme IP-Kameras können Ereignissen zugeordnet werden. Bei einem Alarm werden deren Bild oder Link per Push-Benachrichtigung oder E-Mail übermittelt.
Mit welcher Versorgungsspannung arbeitet das Modul?
Mit 12-30V DC oder 12-24V AC, bei einer Nennstromaufnahme von 130mA und bis zu 500mA während der Kommunikation. Der Hersteller empfiehlt das Netzteil TT25VA-12V5.
Über welche Protokolle können Meldungen an die Leitstelle gesendet werden?
Das Modul kann Meldungen an bis zu 4 IP-Adressen über SIA IP (DC-09), TELLMon oder TEX senden sowie per Sprachanruf mit dem DTMF-basierten Contact-ID-Protokoll an bis zu 2 Telefonnummern.
Kann das Modul auf Werkseinstellungen zurückgesetzt werden?
Ja, mit der Programmiersoftware oder durch mindestens 8 Sekunden langes Drücken der PB-Taste am Gerät. Dabei werden alle Einstellungen, das Ereignisprotokoll und die Modulpasswörter gelöscht. Wir empfehlen daher, vorher eine Sicherung zu erstellen.
Identifikatoren
Weitere Produktversionen:
ETH.4G.IN6.R2
Technische Daten
Übertragungskanal:
ETH/4G/VoLTE/2G/GSM
Frequenzband:
GSM/GPRS/EDGE: 900/1800 MHz, LTE/FDD: B1/B3/B5/B7/B8/B20
Betriebstemperatur:
-20 ºC - +70 ºC
Spannungsversorgung:
12-30V DC oder 12-24V AC
Stromaufnahme (Maximum):
500 mA @ 12V DC
Stromaufnahme (Nennwert):
130 mA @ 12V DC
Gehäuse:
Kunstoff
Bauart Anschlussklemmen:
Anschließbare
Abmessungen:
88,4x119x23,1 mm
Paketgröße:
180x131x55 mm
Produktgewicht:
190 g
Gewicht (verpackt):
340 g
Eingänge
Kontakteingänge:
6
Konfigurierbare Eingänge (NO/NC):
6
Einstellung von Eingangsempfindlichkeit:
Ja
Ausgänge
Relaisausgänge:
2 (NO/NC/COM)
Ausgangsaktivierung durch kostenlosen GSM-Anruf:
Ja
Ausgangsaktivierung mit Befehl per GSM-Sprachanruf:
Ja
Ausgangsaktivierung durch SMS-Nachricht:
Ja
Ausgangsaktivierung bei GSM-Fehler:
Ja
Meldungen
GSM-Sprachanruf:
Ja
Senden von SMS-Nachrichten:
Ja
Senden von E-Mail-Nachrichten:
Ja
Pushnachricht:
Ja
IP-basierte Meldung an Fernüberwachung:
Ja
DTMF-basierte Meldung an Fernüberwachung:
Ja
Unterstützte Protokolle
Protokoll SIA IP DC-09:
Ja
Protokoll SIA DC-05 (DTMF):
Ja
TELLMon-Protokoll:
Ja
TEX-Protokoll:
Ja
Fernüberwachung
IP-Adressen der Fernüberwachung:
4
Telefonnummern zur Fernüberwachung:
2
Unabhängige Signalsendung an Fernüberwachung:
Ja
Benutzer
Benutzer-Tel.nummern zur Weiterleitung von eingehenden SMS-Nachrichten:
1
Benutzer-Telefonnummern zur Signalsendung:
10
Benutzer-Telefonnummern zur Ausgangssteuerung:
10
Programmierung
Programmierungsart:
USB C data transmit @ charging cable / IP
Programmierungssoftware:
Ja
Andere Funktionen
Einstellbare interne Contact-ID-Codes:
Ja
Sicherheitspasswort:
Ja
Ereignisprotokoll / Anzahl gespeicherter Ereignisse:
Ja / 1000
Anruferkennung:
Ja
Mobilanwendung:
Ja
Unabhängiges Senden von SMS-Nachrichten mit beliebigem Text:
Ja
Senden von periodischen Testberichten:
Ja
Beschränkung von Alarmierungen:
Ja
Alarmzentrale-Funktion (Scharfschaltung/Unscharfschaltung/Ein- und Austrittsverzögerung):
Ja
Wählbare 24-Stunden-Zonen:
Ja
Wählbares Verlangen eines Empfangssignals von Benutzer-Telefonnummern:
Ja
NTP-Server-Unterstützung:
Ja
IP-Kamera-Unterstützung:
Ja
Gewicht:
340 g/db
